Вертикальная сортировочная машина для картонных коробок-903

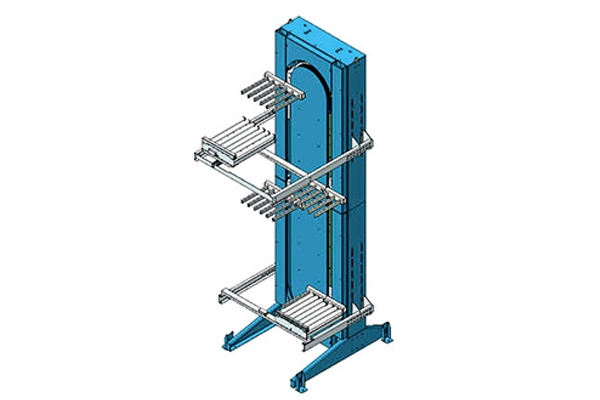

Вертикальная сортировочная машина для картонных коробок

Запрос
Акции:

Описание продукции

Описание продукта

Вертикальная сортировочная машина для картонных коробок:


Основной принцип работы вертикальной сортировочной машины заключается в том, что цепь состоит из двух больших звездочек, вращающихся через цепь. Вилочная часть цепи используется для захвата товара при его прохождении через машину с рольгангом, после чего товар направляется на другую линию рольганга для завершения сортировки с помощью перемещения приемного рольганга.

Вертикальная сортировочная машина может обрабатывать несколько входов и выходов, а также поддерживает работу с одним портом для входа и выхода.


1. Основная механическая структура и особенности:

  • Корпус: рама изготовлена из горячекатаной стали Q235/T5, цепь выполнена из полимерного материала.

  • Опора: опора складной и сварной конструкции, выполнена из горячекатаного стального листа толщиной 5 мм, подвергнутого гибке и сварке, соединена с рамой болтами. Она может быть закреплена на земле с помощью регулировки основания ноги, а также позволяет регулировать высоту поверхности транспортировки (+25 мм).

  • Приводное устройство: моторный привод.

  • Покрытие поверхности: для удаления ржавчины используется стальная проволочная щетка и наждачная бумага, для удаления жира применяется кислотная промывка. После фосфатирования поверхность покрывается эпоксидным порошковым покрытием и запекается. Толщина покрытия составляет от 60 до 90 мкм. Цвет покрытия должен быть указан в цветовой карте партии А.



Описание продукции

Описание продукта

2. Основные характеристики и параметры:



2_0016_纸箱立式分拣机


Описание


Тип интегральной рамы, стандартная колонна шириной 300 мм, стандартная высота L=2 м, если L < 4 м, цельная рама;


Стандартная модульность каждого кадра;


Спецификация цепи 16a-1;


Спецификация звездочки колеса 16a-1-76z;


Привод размещен на верхней раме подъемника;


Используется с рольгангом или цепной машиной;

Тип








Имя

Описание

Длина поставки L (мм)

L=220~550

Ширина подачи W (мм)

В≤500

Транспортная высота H (мм)

Х≤Л

Высота горловины D (мм)

D≥750(Или выкопать яму)

Маршрут передвижения E(m)

Е≤12

Длина входного и выходного конвейеров F (мм)

Ф=640

Ширина прибора L1 (мм)

П1=1071

Ширина прибора L2 (мм)

П2=1360

Оборудование имеет высокую высоту H (мм)

L=E+1200

Размер проема в полу (мм)

1200*1270

Мощность двигателя P (кВт)

Э≤4м,=0,37В;

4м<В≤6м,=0,55В;

6м<В≤8м,=0,75В;

8м<В≤10м,=1,1В;

10м<В≤12м,=1,5В;

Скорость конвейера V (м/мин)

Т≤30

Нагрузка на вилочную пластинчатую цепь, м (кг)

М≤50

Длина вилочной пластины B (мм)

В=585

Расстояние между вилочными пластинами C (мм)

C — нечетное кратное 25,4

Вилочная пластина A широкая A (мм)

А=415

Эффективность доставки по вертикали η

Вертикальный 2000 шт/час

Общая нагрузка (кг)

300 кг/м


Структурная схема:



Номер для заказа

Имя

 Имя

1

Компоненты нижней стойки VC

Уплотнительная пластина

2

Компоненты верхней стойки VC


3

Сборка вилки VC


4

Компоненты для загрузки роликов VC


5

VC Компонент сортировочного стола


6

Опорная стойка ролика VC A


7

Тяговый стержень опоры ролика VC


8

Цепь подъемная 16а-1









Примечание: высота каждого этажа стандартной стойки составляет 2м. Длина последнего среднего отрезка не является стандартной
